走行充電器の配線で車中泊・キャンプ・釣りの電源不足を解決するサブバッテリー配線図と自作パーツ完全ガイド🚗³₃🏕🔋
車中泊やキャンプでポータブル冷蔵庫、LED照明、スマホ充電、扇風機、ポータブルクーラーを使うようになると、だんだん気になってくるのが車の走行中にサブバッテリーを充電できる仕組みです🚗³₃🔋
ソーラーパネルだけでは天気に左右されますし、外部電源はキャンプ場やRVパークでなければ使えないこともあります。
そこで注目されるのが、メインバッテリーやオルタネーターの電気を利用して、移動中にサブバッテリーへ充電できる走行充電システムです。
ただし、便利そうだからといって適当に取り付けると、ケーブルの太さ不足、ヒューズ未設置、配線図の読み違い、固定不足、発熱、電圧降下などのトラブルにつながります☝🏻 ̖́
特にハイエースや軽バンを車中泊仕様にして、キャンプ🏕、釣り🌊、遠征前泊、ベランピング帰りの仮眠まで楽しみたい人ほど、最初に安全な配線の考え方を知っておくことが大切です。
この記事では、サブバッテリー走行充電システムを自作したい人、レノジーやLiTimeのDC-DC充電器を検討している人、取り付けをオートバックスや専門業者に相談するか迷っている人に向けて、必要な部品、配線図の見方、ケーブル太さ、ヒューズ、ブレーカー、取り付け判断までわかりやすく整理します。
冷房や大容量電源まで考えている方は、あわせて車中泊でエアコンを使うならサブバッテリー必要？失敗しない選び方も読んでおくと、後から容量不足で買い直す失敗を減らしやすいです➡️🏠
まずは走行充電器やサブバッテリーの価格帯を見ておくと、記事の内容がより具体的にイメージしやすくなります👇
Amazonで走行充電器を探す ／ 楽天市場で走行充電器を探す ／ Yahoo!ショッピングで走行充電器を探す
走行充電器 配線を始める前に知っておきたい基本と安全ポイント🔋
- 車中泊で走行中に充電できる仕組みをまず理解しよう
- メインバッテリー・充電器・サブバッテリーの基本的なつなぎ方
- ケーブルの太さを間違えると発熱や電圧降下の原因になる
- ヒューズとブレーカーはどこに入れるべきか
- サブバッテリーシステムを自作する前に必要な部品一覧
車中泊で走行中に充電できる仕組みをまず理解しよう
走行充電とは、車のエンジンが動いている間に発電される電気を使い、サブバッテリーへ充電する仕組みです🚗³₃
車にはオルタネーターと呼ばれる発電機があり、走行中にメインバッテリーや車両側の電装品へ電気を送っています。
そこにDC-DC走行充電器を入れることで、メインバッテリー側からサブバッテリー側へ、適切な電圧・電流に整えながら充電できるようになります。
DC-DCとは、直流の電気を別の直流電圧へ調整する仕組みのことです。
たとえば、車両側の12V電源から、リン酸鉄リチウムイオンバッテリーや鉛バッテリーに合った充電制御を行います。
バッテリーの種類によって満充電に必要な電圧や制御が違うため、バッテリーに対応した充電器を選ぶことが重要です。
参照元として、レノジーの走行充電器説明書では、DCC走行充電器がサブバッテリーシステム用の充電器であり、発電機やソーラーパネルからサブバッテリーを充電する機器として説明されています。
参照元：レノジー走行充電器 取扱説明書
車中泊で使うなら、走行充電はかなり相性が良いです。
キャンプ場へ向かう移動中、釣り場への移動中、道の駅から次の目的地へ移動している間に、サブバッテリーを少しずつ回復できるからです🏕🌊
ただし、走れば必ず満充電になるわけではありません。
充電器の出力、走行時間、バッテリー容量、車両側の発電能力、配線の長さや太さによって充電量は変わります。
特に最近の車は、燃費向上のために発電を細かく制御するスマートオルタネーター車もあります。
この場合、走行充電器側で対応しているか、信号線の接続が必要かを確認することが欠かせません。
☝🏻 ̖́ 「エンジンをかければ何でも充電できる」と考えるのではなく、車両・充電器・バッテリーの相性を見ることが第一歩です。
走行中にサブバッテリーを充電したいなら、まずは定番の40Aクラスを比較しておくと選びやすいです👇
ポチップ
走行充電の仕組みを理解したら、次は実際に使えるDC-DC充電器やサブバッテリーの価格を見ておくと、必要な予算がつかみやすくなります。
人気の走行充電器・サブバッテリー関連はこちらからチェック👇
AmazonでDC-DC走行充電器を探す ／ 楽天市場でDC-DC走行充電器を探す ／Yahoo!ショッピングでDC-DC走行充電器を探す

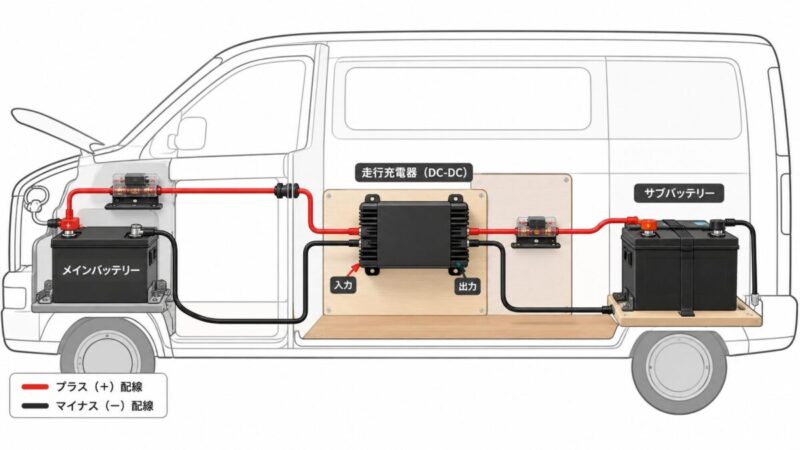

メインバッテリー・充電器・サブバッテリーの基本的なつなぎ方
基本的な流れは、メインバッテリー側から走行充電器へ入力し、走行充電器からサブバッテリーへ出力する形です。
配線図で見るとシンプルですが、実際の車内ではケーブルの取り回し、固定、保護、ヒューズ位置、アースの扱いまで考える必要があります。
一般的なイメージは以下の通りです。
| 部位 | 役割 | 注意点 |
|---|---|---|
| メインバッテリー | 車両を始動するためのバッテリー | 過放電させないことが重要 |
| 走行充電器 | 電圧・電流を調整してサブバッテリーへ充電 | バッテリー種類と出力を確認 |
| サブバッテリー | 車中泊家電や照明に使う補助電源 | 容量と設置場所を考える |
| ヒューズ・ブレーカー | 異常電流時に回路を守る安全部品 | バッテリー近くに設置する考え方が基本 |
| ケーブル | 電気を流す通り道 | 電流量と距離に合った太さが必要 |
| 端子台・バスバー | 配線を整理して分岐する部品 | 固定と絶縁が重要 |
メインバッテリーとサブバッテリーを直接つなぐだけでは、エンジン停止中にメインバッテリー側の電気が消費されるリスクがあります。
その結果、朝になってエンジンがかからないというトラブルも考えられます。
JAFでも、バッテリー上がりを防ぐために、降車時に電装品がオフになっているか確認することを案内しています。
車中泊では照明・冷蔵庫・換気扇・スマホ充電などを長時間使いやすいため、メインバッテリー保護の考え方はとても大切です。
参照元：JAF クルマ何でも質問箱 バッテリー上がり対策
そのため、車中泊向けの電源システムでは、車を始動するメインバッテリーと、家電を使うサブバッテリーを役割分担するのが基本です。

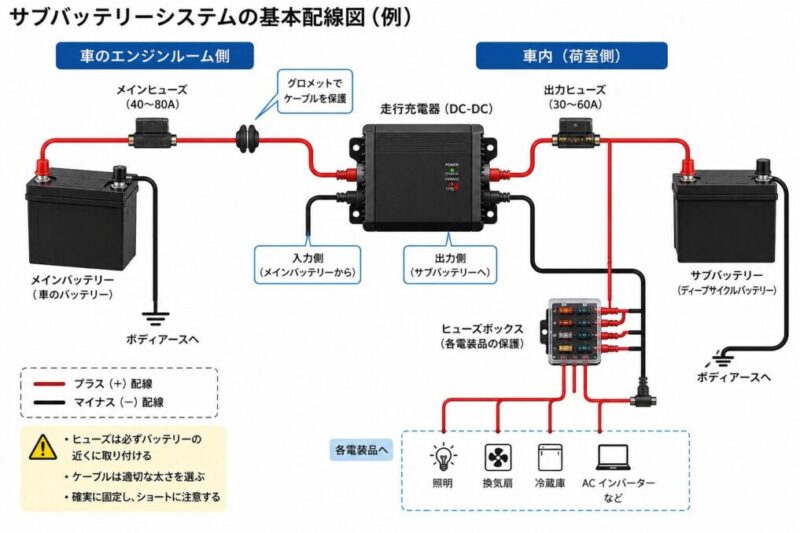

電気の流れをざっくりまとめると、以下のようになります。
オルタネーター
↓
メインバッテリー
↓
ヒューズ
↓
走行充電器
↓
ヒューズまたはブレーカー
↓
サブバッテリー
↓
インバーター・USB・照明・冷蔵庫など
車中泊で冷蔵庫や炊飯器なども使いたい方は、ポータブル電源との使い分けも重要です。
食事まわりの電源イメージは、車中泊時の炊飯器ブログが教える失敗しない選び方も参考になります🍚🏕
配線図を見ながら組む場合は、走行充電器だけでなく、サブバッテリーやインバーター、端子台も一緒に見ておくと必要な部品を漏らしにくくなります。
配線まわりのパーツ一覧はこちらからチェック👇
Amazonでサブバッテリー配線パーツを探す ／ 楽天市場でサブバッテリー配線パーツを探す ／Yahoo!ショッピングでサブバッテリー配線パーツを探す

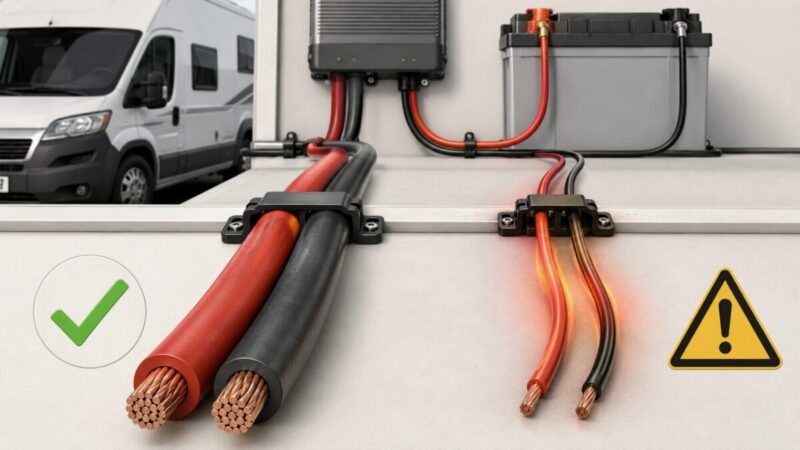

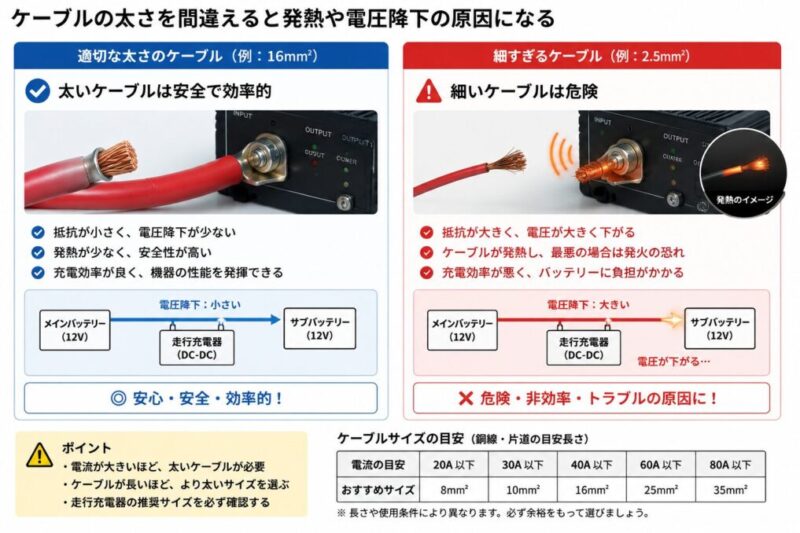

ケーブルの太さを間違えると発熱や電圧降下の原因になる
走行充電器の配線で失敗しやすいのが、ケーブルの太さです。
細いケーブルに大きな電流を流すと、発熱や電圧降下の原因になります。
電圧降下とは、ケーブルの抵抗によって、本来届くはずの電圧が下がってしまうことです。
充電器からサブバッテリーまで距離が長いほど、また流れる電流が大きいほど影響が出やすくなります。
たとえば、20Aの走行充電器と40Aの走行充電器では、必要になるケーブルの考え方が変わります。
さらに、メインバッテリーがエンジンルーム、サブバッテリーが荷室やベッド下にある場合は、配線距離が長くなりやすいです。
レノジーの説明書でも、DC-DC充電器がフル電流で充電すると入力側に流れる電流は出力側より多くなる場合があり、抵抗と電圧降下を考慮して、できるだけ短く太いケーブルを推奨する内容が示されています。
参照元：レノジー DC-DC充電器 説明書
☝🏻 ̖́ ケーブルは「とりあえず家にある線でつなぐ」ものではありません。
走行充電器の出力、配線距離、車内の取り回し、ヒューズ容量に合わせて選ぶ必要があります。
目安として考えるポイントは以下です。
| 確認項目 | 見るべきポイント |
|---|---|
| 充電器の出力 | 20A・30A・40A・50A・60Aなど |
| 配線距離 | エンジンルームから荷室までの実距離 |
| ケーブル規格 | SQ、AWGなどの太さ表記 |
| 発熱対策 | 束ねすぎない、熱源を避ける、保護チューブを使う |
| 電圧降下 | 距離が長いほど太めを検討 |
| 端子処理 | 圧着不良を避ける |
SQは日本でよく使われる電線の断面積表記で、数字が大きいほど太いケーブルになります。
AWGはアメリカ式の表記で、数字が小さいほど太いケーブルになります。
ここがややこしいので、商品を買うときは「何Aの走行充電器に、何mの距離で使うのか」を先に決めてから選びましょう。
メーカー説明書や販売ページに推奨ケーブルサイズがある場合は、そこを優先して確認するのが安全です。
レビューでも、走行充電器を取り付けた人からは「本体よりケーブルと圧着工具の準備が大変だった」「太いケーブルの取り回しに苦労した」という声がよく見られます。
本体だけを買えば終わりではなく、ケーブル・端子・工具まで含めて予算を見ておくことが大切です🔧
走行充電器本体と一緒に、太さに合った赤黒ケーブルも忘れず確認しておきましょう👇
ポチップ
ケーブルは安さだけで選ぶより、太さ・長さ・端子サイズ・耐熱性までまとめて確認すると失敗しにくいです。
走行充電器に使いやすい太線ケーブルはこちらからチェック👇
Amazonで走行充電器用ケーブルを探す ／ 楽天市場で走行充電器用ケーブルを探す ／ Yahoo!ショッピングで走行充電器用ケーブルを探す

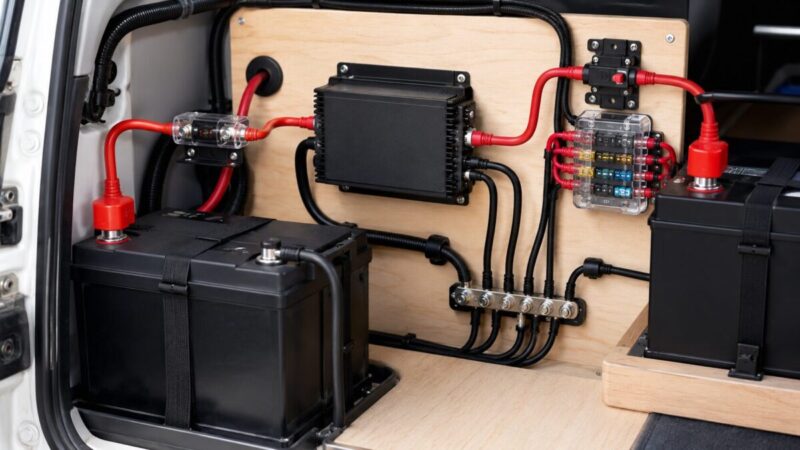

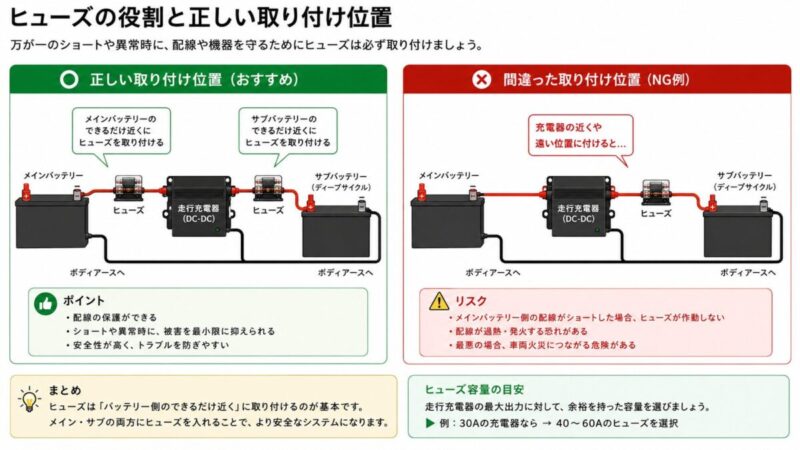

ヒューズとブレーカーはどこに入れるべきか
ヒューズやブレーカーは、電気の流れに異常が起きたときに回路を守るための安全部品です。
車中泊電装では、サブバッテリーやインバーターなど大きな電流を扱うため、ヒューズなしの配線はおすすめできません。
ヒューズは、異常電流が流れたときに切れて、回路を止める役割があります。
ブレーカーは、異常時に回路を遮断し、製品によってはスイッチのように復帰できるものもあります。
基本的には、バッテリーのプラス端子に近い位置へヒューズを入れる考え方が重要です。
なぜなら、バッテリーからヒューズまでの間でショートすると、保護されない区間ができてしまうからです。
自動車用ヒューズは、自動車専用としてJASO規格に規定されており、設置場所の温度や電線サイズなども考慮されます。
ヒューズは単に電流値だけでなく、使用環境や配線との組み合わせも大切です。
参照元：太平洋精工 ヒューズカタログ
走行充電器まわりでは、以下のような場所に保護部品を考えることが多いです。
| 場所 | 目的 |
|---|---|
| メインバッテリー付近 | 車両側からの配線保護 |
| 走行充電器入力側 | 充電器へ入る回路の保護 |
| 走行充電器出力側 | サブバッテリー側への回路保護 |
| サブバッテリー付近 | サブバッテリーからの逆方向リスク対策 |
| インバーター手前 | 大電流機器の保護 |
ただし、実際の配置は製品仕様や車両構造によって変わります。
必ず走行充電器、バッテリー、インバーターの説明書を確認し、推奨されているヒューズ容量や接続方法に合わせる必要があります。
☝🏻 ̖́ ヒューズは「付ければ何でも安心」ではなく、正しい容量・正しい位置・正しいケーブルとセットで意味があります。
電装に不慣れな場合は、ここを自己判断しすぎないほうが安全です。
特に大容量インバーターやエアコン用途まで考えるなら、専門店や施工業者へ相談する価値があります。
ヒューズホルダーやブレーカーは、あとから買い足すよりも、ケーブルや端子とまとめて準備しておくと作業がスムーズです。
安全対策パーツはこちらからチェック👇
Amazonで車用ヒューズ・ブレーカーを探す ／ 楽天市場で車用ヒューズ・ブレーカーを探す ／ Yahoo!ショッピングで車用ヒューズ・ブレーカーを探す

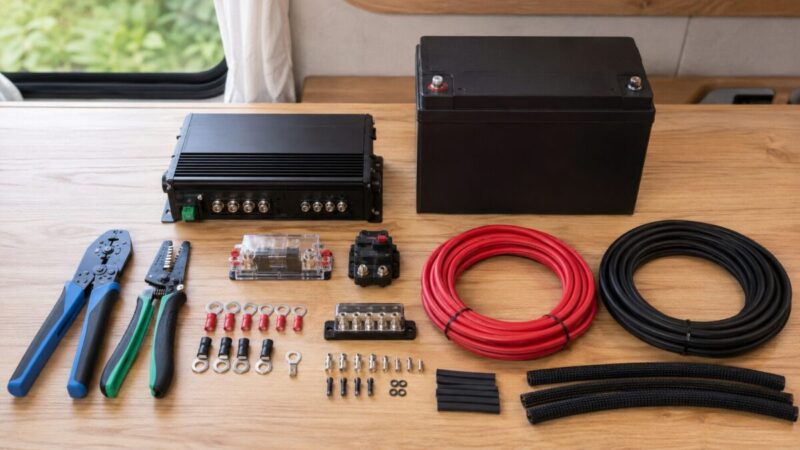

サブバッテリーシステムを自作する前に必要な部品一覧
サブバッテリー走行充電システムを自作する場合、必要なのは走行充電器本体だけではありません。
実際には、バッテリー、ケーブル、ヒューズ、端子、工具、固定部材、保護パーツまでそろえる必要があります。
最低限チェックしたい部品は以下です。
| 部品 | 役割 | 選び方のポイント |
|---|---|---|
| DC-DC走行充電器 | 走行中にサブバッテリーを充電 | 出力A数、対応バッテリー、スマートオルタネーター対応 |
| サブバッテリー | 車中泊家電用の電源 | LiFePO4か鉛か、容量、BMS有無 |
| 赤黒ケーブル | プラス・マイナス配線 | 電流と距離に合った太さ |
| ヒューズホルダー | 異常電流時の保護 | 防水性、容量、設置場所 |
| ブレーカー | 回路遮断・メンテナンス性 | 容量と取り付けやすさ |
| 圧着端子 | ケーブルと機器の接続 | ケーブル太さに合うサイズ |
| 圧着工具 | 端子を確実に固定 | 太線対応か確認 |
| 端子台・バスバー | 配線整理と分岐 | カバー付きが安心 |
| 配線保護チューブ | ケーブルの擦れ防止 | 車体との接触部に使う |
| 電装ボックス | 部品をまとめて固定 | 放熱とメンテナンス性を考える |
LiFePO4とは、リン酸鉄リチウムイオンバッテリーのことです。
一般的なリチウムイオン電池に比べて、サイクル寿命や安全性の面で車中泊用途に選ばれることが多いタイプです。
BMSはバッテリーマネジメントシステムのことで、過充電・過放電・過電流などを保護する制御装置です。
大容量バッテリーを選ぶときは、BMSの有無や仕様も確認しておきましょう。
自作の魅力は、車内レイアウトに合わせて自由に組めることです。
ハイエースならベッド下、軽バンなら荷室横、キャンピングカーなら電装棚やシート下など、スペースに合わせた設計ができます🏕
一方で、太いケーブルの圧着、ヒューズ選定、固定方法、発熱対策、車検や保険面の不安なども出てきます。
「見た目はつながっているけれど、長時間使うと危ない」という状態にならないよう、完成後に点検しやすい配置にしておくことも大切です。
ポータブル電源とサブバッテリーで迷っている方は、まずポータブル電源・発電機特集から容量や使い方の違いを見ておくと、買うべきものを整理しやすいです🤖🔋
部品を個別に探すより、まずはサブバッテリー・走行充電器・端子類を一覧で比較すると、必要なものが見えやすくなります。
スマホで充電状態を確認したい人は、Bluetoothモジュール付きセットも候補になります👇
ポチップ
自作に必要な電装パーツはこちらからチェック👇
Amazonでサブバッテリーシステム部品を探す ／ 楽天市場でサブバッテリーシステム部品を探す ／Yahoo!ショッピングでサブバッテリーシステム部品を探す

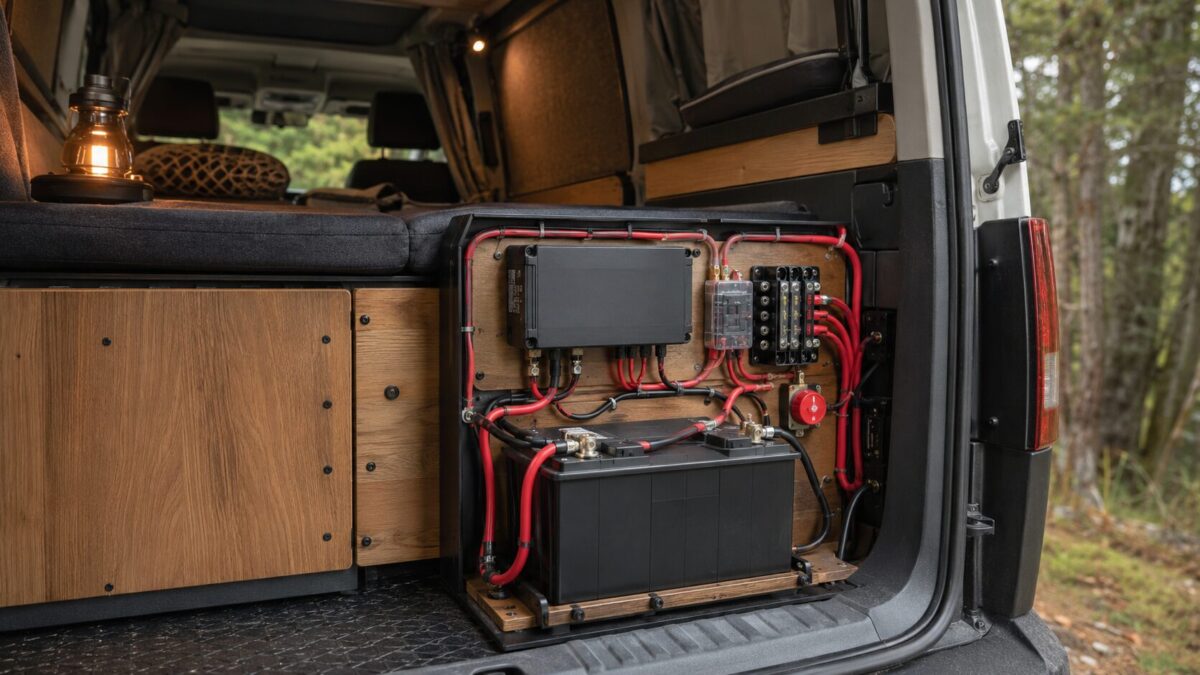

走行充電器 配線を車中泊仕様に活かす製品選びと取り付け判断🚐🏕
- レノジー製品を選ぶときに確認したい接続条件
- LiTime製品で組む場合に見落としやすい注意点
- ハイエースに設置するなら配線ルートと固定場所が重要
- DIYが危ないケースと業者に頼むべき判断基準
- 走行充電器の配線で失敗しないための総括FAQ
レノジー製品を選ぶときに確認したい接続条件
レノジーの走行充電器は、車中泊やキャンピングカーDIYでよく名前が出る定番候補です。
検索でも「レノジー 走行充電器 配線図」「レノジー 走行充電器 配線 太さ」といった関連キーワードが多く、配線方法やケーブル選びで悩む人が多いことがわかります。
レノジー製品を選ぶときに見たいポイントは、主に以下です。
| 確認項目 | 見る理由 |
|---|---|
| 出力電流 | 20A・40A・50Aなどで必要ケーブルが変わる |
| ソーラー入力の有無 | MPPT内蔵ならソーラー充電も組みやすい |
| 対応バッテリー | 鉛・AGM・GEL・LiFePO4など |
| スマートオルタネーター対応 | 最近の車では重要 |
| 推奨ヒューズ | 説明書通りに選ぶ必要がある |
| 推奨ケーブル | 配線距離と合わせて確認する |
MPPTとは、ソーラーパネルから効率よく電力を取り出す制御方式のことです。
ソーラー入力対応モデルなら、走行中はオルタネーター、停車中はソーラーパネルという使い方も考えられます☀️

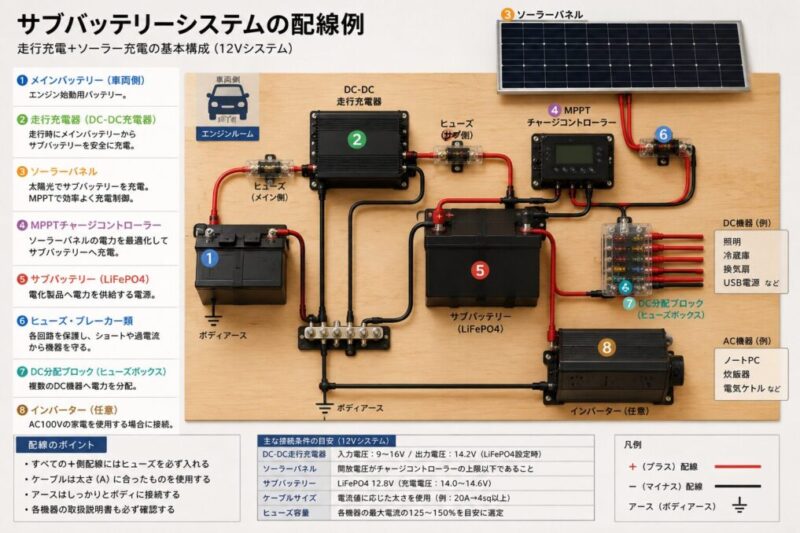

ただし、ソーラーパネルも同時に使う場合は、配線が少し複雑になります。
ソーラー入力、メインバッテリー入力、サブバッテリー出力の位置を間違えないよう、製品ごとの配線図を確認しましょう。
レノジーの説明書では、ケーブルおよびヒューズのサイジングについて記載があり、製品型番ごとに推奨値を確認する流れになっています。
このようなメーカー資料を見ながら、購入前に「自分の車の設置距離で足りるか」を考えることが大切です。
参照元：レノジー走行充電器 取扱説明書
レビュー傾向としては、「車中泊中に冷蔵庫や照明を使っても走行中に回復できるようになった」という満足の声がある一方、「説明書を読まずに買うとケーブルやヒューズを追加で買うことになった」という声もあります。
本体価格だけでなく、周辺パーツ込みで予算を見ておきましょう。
☝🏻 ̖́ レノジーを選ぶなら、本体出力・配線距離・ヒューズ・ソーラー有無をセットで確認するのが失敗回避の近道です。
ソーラー充電も一緒に考えるなら、MPPT内蔵モデルをチェックしておくと後悔しにくいです👇
ポチップ
レノジー系の走行充電器は、出力A数やソーラー入力の有無で選び方が変わります。
比較しながら選びたい方はこちらからチェック👇
Amazonでレノジー走行充電器を探す ／ 楽天市場でレノジー走行充電器を探す ／Yahoo!ショッピングでレノジー走行充電器を探す
LiTime製品で組む場合に見落としやすい注意点
LiTimeも、LiFePO4バッテリーやDC-DC走行充電器で検討されやすいメーカーです。
「LiTime走行充電器 配線」で検索する人は、製品を買う直前、または購入後に接続方法で迷っているケースが多いです。

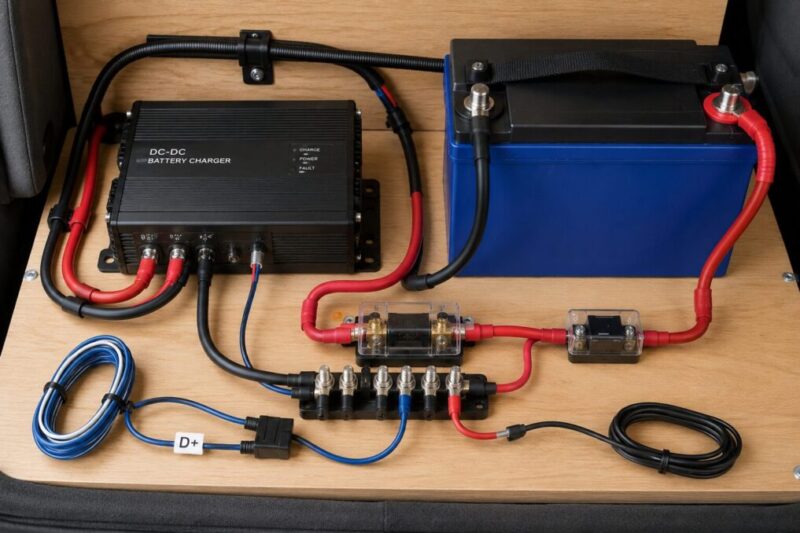

LiTime製品で特に見落としやすいのが、信号線やパワーオンポートの扱いです。
製品によっては、単に太いプラス・マイナス線をつなぐだけでは動作しない場合があります。
LiTimeの12V 60A DC-DC走行充電器ページでは、パワーオンポートに配線しないと充電器が動作しないこと、D＋をどこへ接続するかでエンジン停止時の給電挙動が変わることが説明されています。
参照元：LiTime 12V 60A DC-DC走行充電器
D＋とは、一般的にはエンジン始動やオルタネーター動作に関係する信号として使われることが多い線です。
ただし、車種や製品によって取り方が違うため、自己判断で適当な線に接続するのは避けましょう。
LiTimeの12V 40A DC-DC走行充電器ページでも、使用温度やインバーターとの組み合わせなど、設置環境を確認する重要性が読み取れます。
走行充電器やインバーターは発熱するため、密閉した箱に詰め込みすぎると放熱しにくくなります。
参照元：LiTime 12V 40A DC-DC走行充電器
LiTime系で確認したいポイントは以下です。
| 確認項目 | 注意点 |
|---|---|
| D＋信号線 | 接続しないと動作しない場合がある |
| 入力・出力端子 | INとOUTを間違えない |
| バッテリー種類 | LiFePO4対応か確認 |
| 充電電流 | 車両側の発電能力と合わせて考える |
| 放熱 | 周囲に空間を作る |
| 説明書 | 最新版を確認する |
車中泊で使う場合、「冷蔵庫を常時使いたい」「釣りでバッテリーを長持ちさせたい」「キャンプで照明と扇風機を回したい」など、目的によって必要容量が変わります。
LiTimeのようなLiFePO4バッテリーを選ぶ場合は、走行充電器だけでなく、インバーターや負荷側の消費電力も合わせて見ましょう。
特にポータブルクーラーや車載冷蔵庫を使う方は、電源の使い方が重要です。
冷蔵庫選びは車中泊で冷蔵庫は必要？ブログでわかる後悔しない選び方も参考になります🧊
LiTimeで組むなら、走行充電器とLiFePO4バッテリーをセットで比較しておくと、容量不足や充電器の出力不足を避けやすくなります。
LiFePO4バッテリーと組み合わせるなら、対応バッテリーとMPPT機能を確認して選びましょう👇
ポチップ
LiTime関連アイテムはこちらからチェック👇
AmazonでLiTime走行充電器を探す ／ 楽天市場でLiTime走行充電器を探す ／Yahoo!ショッピングでLiTime走行充電器を探す

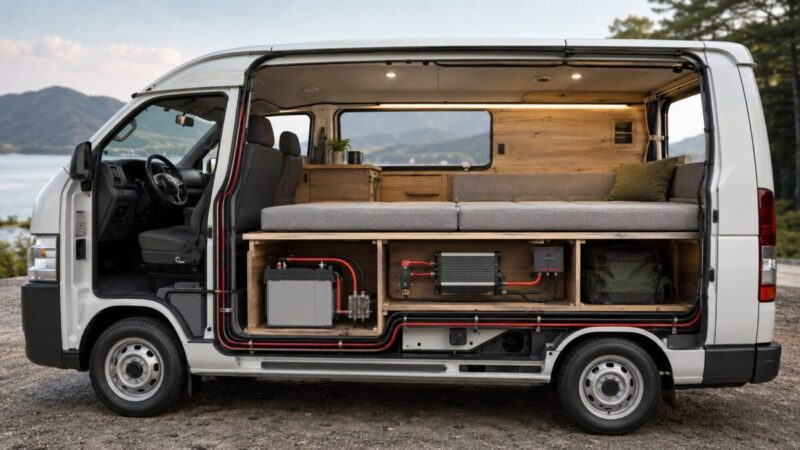

ハイエースに設置するなら配線ルートと固定場所が重要
ハイエースは車中泊、釣り、キャンプ、仕事用トランポまで幅広く使われる人気車種です🚐
荷室が広く、ベッドキットや収納棚も組みやすいため、サブバッテリーシステムとの相性も良いです。
ただし、広いからこそ配線距離が長くなりやすい点に注意が必要です。
エンジンルームやメインバッテリー位置から、荷室後方のベッド下まで引き回すと、想像以上にケーブル長が必要になることがあります。
ハイエースで考えたい設置場所は以下です。
| 設置場所 | メリット | 注意点 |
|---|---|---|
| ベッド下 | 収納と一体化しやすい | 熱がこもらないようにする |
| 荷室サイド | メンテナンスしやすい | 荷物との接触に注意 |
| セカンドシート下周辺 | 配線距離を抑えやすい場合がある | 車種・年式でスペースが違う |
| 電装ボックス内 | 見た目がきれい | 放熱と点検口が必要 |
| 床下収納周辺 | 荷室を広く使える | 水濡れ・振動・点検性に注意 |
ハイエースで釣りやキャンプを楽しむ方は、電源だけでなく、道具収納や寝るスペースとのバランスも大切です。
釣りとキャンプの車内づくりは、ハイエースで釣りもキャンプも快適に楽しむには？もあわせて読むと、電装だけに偏らない車内レイアウトを考えやすくなります🌊🏕
配線ルートでは、以下の点を意識しましょう。
- ドアやシートレールに挟まれない
- 金属の角でケーブル被覆が傷つかない
- 熱源の近くを避ける
- 水がかかる場所を避ける
- 点検できない場所へ埋め込みすぎない
- ケーブルを固定して振動で動かないようにする
車は走行中に常に振動しています。
家庭内の配線と違い、車内電装は振動・熱・湿気・荷物の接触にさらされます。
☝🏻 ̖́ きれいに隠すことより、擦れない・熱がこもらない・あとで点検できることが大切です。
ハイエースに限らず、軽バンやミニバンでも考え方は同じです。
特にベッドキット下に電装品を入れる場合は、荷物で通気口をふさがないように注意しましょう。
ハイエースの車中泊化では、電装品だけでなく収納ボックス、ベッドキット、ケーブル固定パーツも一緒に見ると、取り付け後の使いやすさが変わります。
ハイエース向け電装・車中泊パーツはこちらからチェック👇
Amazonでハイエース走行充電器パーツを探す ／ 楽天市場でハイエース走行充電器パーツを探す ／Yahoo!ショッピングでハイエース走行充電器パーツを探す
DIYが危ないケースと業者に頼むべき判断基準

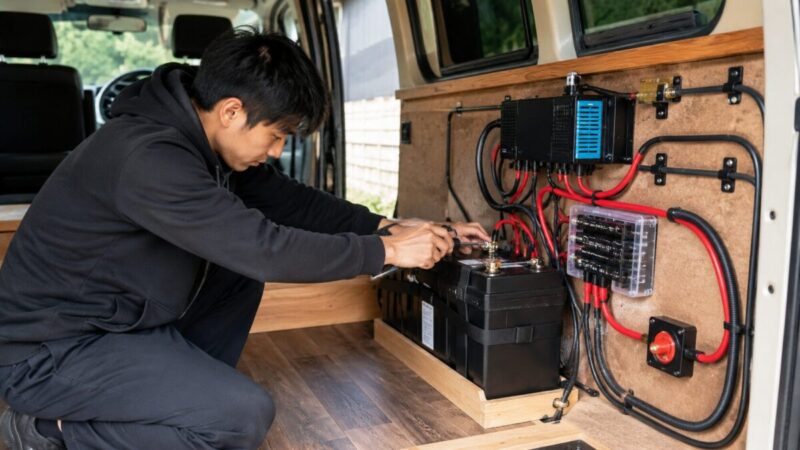

サブバッテリー走行充電システムは、DIYで組む人も多い分野です。
YouTubeやブログを見ると、電装ボックスを自作している例や、赤黒ケーブルをきれいにまとめた事例もたくさんあります🤖🔧
ただし、誰でも安全にできる作業とは言い切れません。
12Vだから感電リスクが低そうに見えても、大容量バッテリーは非常に大きな電流を流せるため、ショートすると発熱や火災につながるおそれがあります。
DIYで進めてもよい人は、以下の条件を満たしている場合です。
| DIY向きの人 | 理由 |
|---|---|
| 配線図を読める | IN・OUT・極性を間違えにくい |
| テスターを使える | 電圧確認や導通確認ができる |
| 圧着工具を正しく使える | 接触不良を減らせる |
| ヒューズ容量を調べられる | 異常時の保護を考えられる |
| 説明書を最後まで読める | 製品ごとの違いに対応できる |
逆に、業者依頼を検討したほうがよいケースもあります。
| 業者相談がおすすめのケース | 理由 |
|---|---|
| 40A以上の高出力充電器を使う | 太い配線と保護設計が必要 |
| エアコンや大容量インバーターを使う | 消費電力が大きい |
| 車両側配線を触るのが不安 | 誤配線のリスクがある |
| D＋信号線の取り方がわからない | 車種ごとの確認が必要 |
| 家族を乗せて長距離移動する | 安全性を優先したい |
| 保証や保険が気になる | 施工履歴を残せる場合がある |
オートバックスなどの量販店で相談できるかは、店舗や作業内容によって異なります。
ドラレコやナビの取り付けと違い、サブバッテリーや走行充電器は車両電装の知識が必要なため、すべての店舗で対応できるとは限りません。
相談するときは、以下を準備しておくと話が早いです。
- 車種・年式
- 取り付けたい走行充電器の型番
- サブバッテリーの種類と容量
- 使いたい家電の消費電力
- 設置したい場所
- ソーラー入力の有無
- インバーターの有無
レビュー傾向としては、「自作より高くついたけれど安心できた」「配線がきれいで点検しやすい」「自分ではD＋信号線がわからなかったので頼んでよかった」という声もあります。
一方で、安さだけで選ぶと、後からメンテナンスしにくい配置になったという不満もあります。
☝🏻 ̖́ 業者に頼む場合も、丸投げではなく、どこに何を付けるのかを理解しておくと失敗しにくいです。
夏の冷房運用まで考えるなら、夏の車中泊クーラー選びで失敗しないコツと注意点も先に読んでおくと、必要な電源容量を考えやすくなります❄️🚗³₃
DIYで進める場合は工具や端子を、業者依頼を考える場合でも取り付けたい機器を先に比較しておくと相談がスムーズです。
高出力モデルをDIYするなら、本体と専用ケーブルのセット品も比較しておくと準備漏れを減らせます👇
ポチップ
取り付け前にそろえたい電装工具・関連パーツはこちらからチェック👇
Amazonで電装工具・圧着工具を探す ／ 楽天市場で電装工具・圧着工具を探す ／ Yahoo!ショッピングで電装工具・圧着工具を探す
走行充電器の配線で失敗しないための総括FAQ
Q1. 走行充電器は車中泊に必要ですか？
A. 毎回ポータブル電源を家で満充電して使うだけなら必須ではありません。
ただし、連泊、釣り遠征、キャンプ場の移動、冷蔵庫の常時使用があるなら、走行中に回復できるメリットは大きいです。
Q2. 配線でいちばん重要なポイントは何ですか？
A. ケーブルの太さ、ヒューズ位置、極性の間違い防止です。
特にプラスとマイナスの誤接続、細すぎるケーブル、ヒューズなしの配線は避けましょう。
Q3. ケーブルの太さはどう決めればいいですか？
A. 走行充電器の出力A数、配線距離、メーカー推奨値を見て決めます。
距離が長いほど電圧降下が起きやすいため、説明書の推奨サイズを必ず確認しましょう。
Q4. ヒューズはどこに付けるべきですか？
A. 基本的にはバッテリーのプラス端子に近い場所へ入れる考え方が重要です。
メインバッテリー側、サブバッテリー側、インバーター手前など、回路ごとに保護を考えます。
Q5. レノジーの走行充電器は初心者でも使いやすいですか？
A. 製品情報や説明書が見つけやすく、車中泊DIYでも人気があります。
ただし、ソーラー入力付きモデルや高出力モデルは配線が複雑になりやすいため、説明書確認は必須です。
Q6. LiTimeの走行充電器で注意することは？
A. 製品によってはD＋信号線やパワーオンポートの接続が必要です。
太いケーブルだけをつないでも動作しない場合があるため、購入前に接続条件を確認しましょう。
Q7. ハイエースならどこに設置するのがおすすめですか？
A. ベッド下、荷室サイド、電装ボックス内などが候補です。
ただし、放熱・点検・荷物との接触・ケーブル距離を考えると、見た目だけで決めないほうが安全です。
Q8. 自作と業者依頼はどちらがいいですか？
A. テスターや圧着工具を扱え、配線図を読めるなら自作も選択肢です。
高出力充電器、大容量インバーター、エアコン用途、車両側信号線の接続がある場合は業者相談が安心です。
Q9. 走行充電器だけ買えばシステムは完成しますか？
A. 完成しません。
サブバッテリー、ケーブル、ヒューズ、端子、圧着工具、固定部材、保護チューブ、場合によってはインバーターや端子台も必要です。
Q10. この記事のポイントを一言でまとめると？
A. 走行充電器 配線は、車中泊を快適にする便利な仕組みですが、ケーブル太さ・ヒューズ・配線図・設置場所を正しく考えてから導入することが大切です。
安全に組めれば、キャンプ🏕、釣り🌊、車旅🚗³₃、防災🏠まで使える頼れる電源システムになります。
最後に、必要なパーツをまとめて比較しておくと、買い忘れを防ぎやすくなります。
走行充電器・サブバッテリー・配線パーツの一覧はこちらからチェック👇
Amazonで走行充電器配線セットを探す ／ 楽天市場で走行充電器配線セットを探す ／ Yahoo!ショッピングで走行充電器配線セットを探す
次の一歩はこちら▶ 必要容量と導入判断 を解説
【車中泊でエアコンを使うならサブバッテリー必要？失敗しない選び方】
関連記事をひらく（車中泊の電源活用）
冷蔵庫運用で電源不足を防ぐ
ハイエース車中泊の装備を整理
